Pour l'installation de Qgis et le téléchargement de la carte géologique, se référer aux articles Prérequis A : Installation du logiciel et Prérequis B : Découverte de la carte de France au millionième avec Qgis

Recenser, extraire et organiser des données cartographiques pour argumenter sur l’idée de suture.

La carte géologique de France au 1/1.000.000e contient beaucoup d'informations permettant de retracer l'histoire géologique de la France. Au cours de cette histoire plusieurs orogénèses se sont succédées et ont laissé des indices dans les roches.

Une orogénèse est marquée par une phase océanique au cours de laquelle un océan se forme puis disparait sous l'effet de la subduction. Lors de la disparition de l'océan des lambeaux océaniques peuvent être charriés sur la croûte continentale et être conservés à la suite de la disparition de l'océan. On parle de sutures ophiolitiques.

Ces sutures ophiolitiques sont les marqueurs de la fermeture d'un océan lors de la collision entre deux continents. Elles permettent de repérer la présence de ceinture orogénique à la surface de la Terre. Les ophiolites (oph) peuvent être associées à des péridotites (ub). Dans les chaines anciennes, les ophiolites peuvent être transformées au cours du temps par le métamorphisme. Au cours de ce processus, elles se transforment et peuvent former des roches métamorphiques nommées les groupes ou complexes des leptyno-amphibolites (gla).

 oph (ophiolite), ub (péridotite) et gla (groupes des leptyno-amphibolites) sont des roches identifiées sur la carte géologique de la France au 1M.

On souhaite montrer la présence de plusieurs orogénèses au cours de l'histoire géologique de la France à partir de la recherche des sutures ophiolitiques observables en France.

Exploiter la carte géologique pour repérer les sutures ophiolitiques présentes en France.

Fiches techniques : FT_Qgis, FT_carte_geol_de_France

Aides éventuelles :

• Principe de la manipulation à réaliser :

Utiliser les fonctionnalités de Qgis pour afficher les ophiolites, les complexes leptino-amphibolites et les péridotites et dater les sutures.

• Protocole détaillé :

Masquer tous les éléments de la couche étudiée (Roche par Nature par exemple…).

Afficher uniquement les roches utiles (oph, gla et ub).

Déterminer l'âge de ces roches à partir des informations sur les roches (Identifier les entités).

• Dans les fiches techniques, consulter les rubriques suivantes :
  • CHOISIR les éléments d'une COUCHE à AFFICHER
  • AFFICHER LES DONNEES associées à un ELEMENT d'une COUCHE de la CARTE

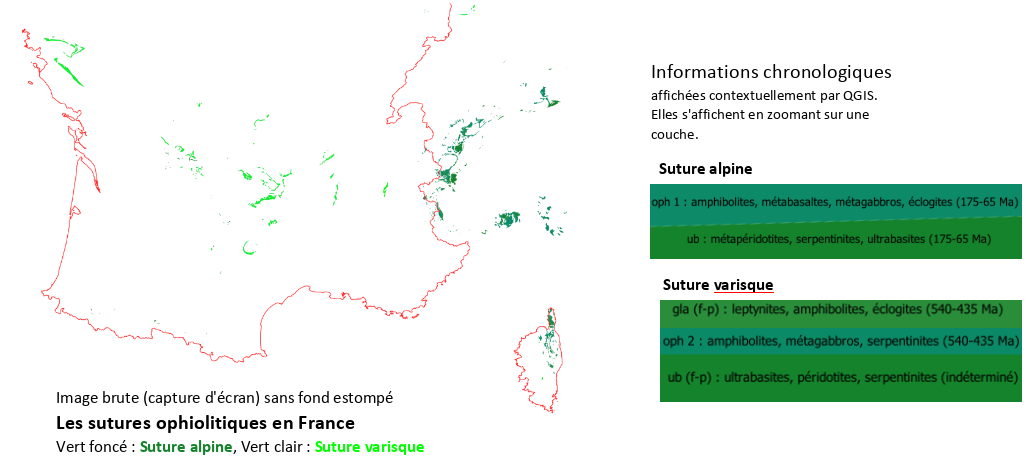

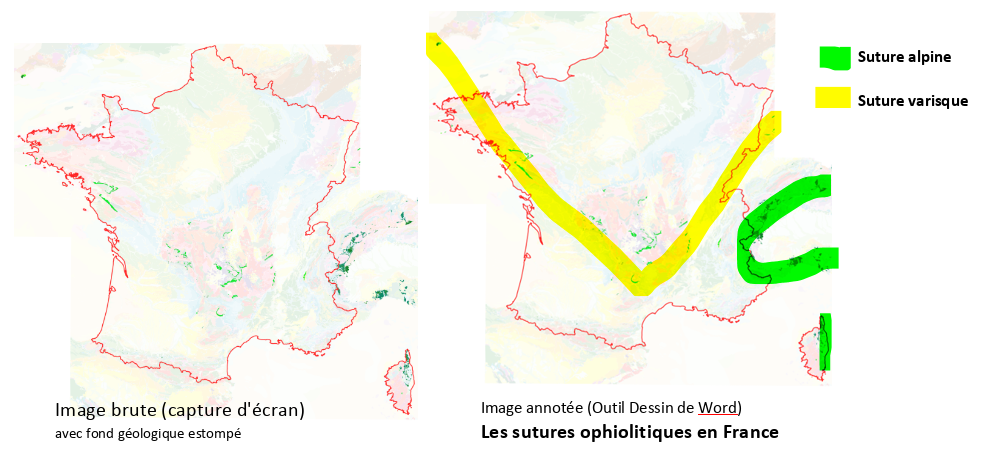

Exemple de résultat obtenu : Les sutures ophiolites en France

La carte de France avec Qgis permet de mettre en évidence des roches spécifiques en fonction de la problématique étudiée dans cet exemple, les sutures ophiolitiques. Cette approche permet de retrouver toutes les roches présentant une caractéristique étudiée localement et permet de l'étendre à l'ensemble de la carte pour rechercher ici l'extension des sutures ophiolitiques.
